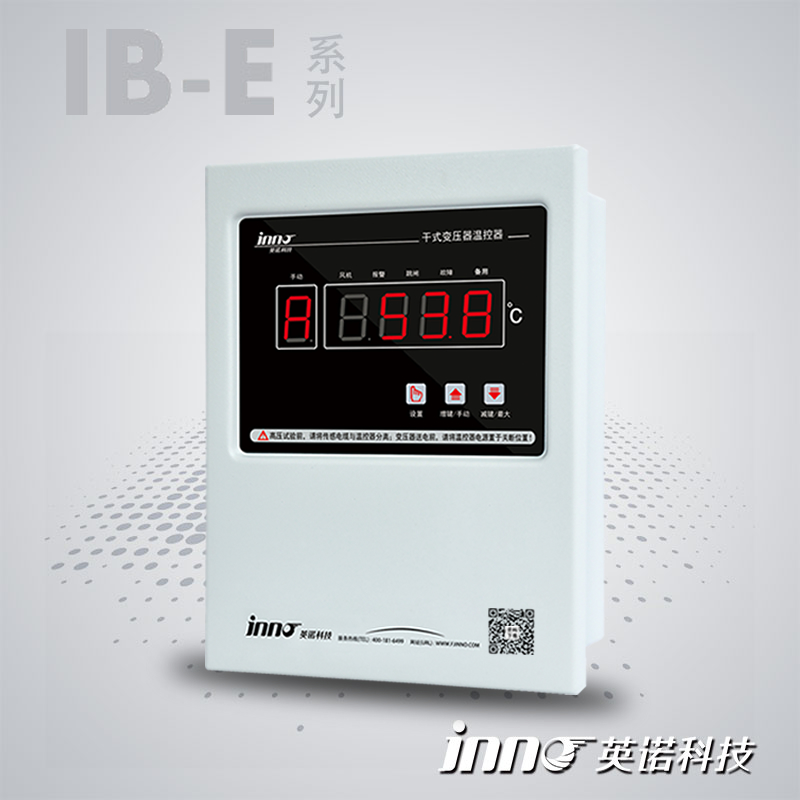

IB-E201系列干式變壓器溫控器
IB-E201是福州英諾電子科技有限公司自主研發的嵌入式鐵殼干式變壓器溫控箱,可根據客戶需求進行功能尺寸定制,產品價格聯系電話 400-181-6499
- 規格參數
- 安裝尺寸
干式變壓器溫控器技術指標
| 環境溫度: | -20℃~+55℃ |
| 環境濕度: | < 95％ (25℃) |
| 工作電壓: | AC 220V (+10％，-15%) |
| 工作頻率: | 50Hz或60Hz(±2Hz) |
| 測量范圍: | -30.0℃～240.0℃ |
| 測量精度: | ±1%FS(溫控器0.5級，傳感器B級) |
| 分辨率: | 0.1℃ |
| 風機輸出容量: | 9A/250VAC |
| 控制輸出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 溫控器功耗: | ≤8W |
| 生產標準: | JB/T7631-2016《變壓器用電子溫控器》行業標準 |
| 通過認證標準: | ISO9001:2016國際質量管理體系認證 |
| 通過試驗標準: | IEC61000-4:1995 國際標準 |
| 通過技術標準: | GB/T17626-2008《電磁兼容試驗和測量技術》標準 |
IB-E201 干式變壓器溫控器型號選擇說明
| 型號 | 功能 |
| IB-E201D | 三相巡回顯示/最大值顯示；風機自動/手動啟停；超溫報警；超溫跳閘；故障報警；“黑匣子”功能； 風機定時激勵功能；模擬測試功能；數字補償功能；柜門開門報警功能。 |
| IB-E201E | 常規功能同IB-E201D型，增加三路或四路獨立的4～20mA模擬電流輸出。 |
| IB-E201F | 常規功能同IB-E201D型，增加RS485/232串行通訊功能。 |
| IB-E201G | 常規功能同IB-E201D型，增加一路機房環境溫度測量與控制。 |
| IB-E201I | 常規功能同IB-E201D型，增加一路變壓器鐵芯溫度測量與報警。 |
| IB-E201H | 常規功能同IB-E201D型，增加一路濕度測量與控制。 |
| IB-E201L | 常規功能同IB-E201D型，增加冷卻風機故障檢測與報警。 |
| IB-E201C | 常規功能同IB-E201D型，增加熱敏電阻PTC150或PTC130進行聯鎖控制。 |
| IB-E201TH | 常規功能同IB-E201D型，具有防霉菌、防潮濕、防鹽霧等三防措施。 |
備注：
1、如：IB-E201F，F(xiàn)代表功能代號（通訊功能）；
2、E、F、G、I為功能代碼，功能代碼可以組合，以下舉例說明：
溫控器型號：IB-E201EF，表示：溫控器為鑲嵌型鐵殼溫控箱，其功能包括：常規功能、4～20mA電流輸出功能（E）和通訊功能（F）。
E型溫控器可以實現觸點直流功能。
3、若有其他特殊技術或功能要求，如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫等，均可與我們聯系。
福建福州英諾電子科技有限公司干式變壓器溫控儀品牌型號齊全， 溫控器接線圖及說明書原理簡單，廠家直銷、價格合理，歡迎詢價！
| 安裝方式： | 嵌入式 |
| 外觀尺寸： | 400mm × 320mm × 100mm (高X寬X厚) |
| 嵌入安裝孔尺寸： | 371mm × 301mm (高X寬) |
| 嵌入式安裝固定孔尺寸： | 385X160 (高X寬) |
IB-E201干式變壓器溫控器安裝尺寸圖
